습식·건식·준비작동식·일제살수식 스프링클러 차이

구분 공식

네 방식을 가르는 3가지 질문

핵심 비교

평상시 배관 상태와 헤드 형식으로 네 방식을 구분하세요

유수검지장치나 일제개방밸브를 기준으로 수원 쪽을 1차측, 헤드 쪽을 2차측이라고 합니다. 네 방식 모두 1차측에는 소화수가 가압되어 있지만 2차측 상태와 헤드 형식이 다릅니다.

폐쇄형 헤드는 감열체가 방수구를 막고 있다가 일정한 열을 받으면 개별적으로 개방됩니다. 개방형 헤드는 감열체가 없고 방수구가 열려 있으므로 밸브가 열리면 해당 방수구역의 모든 헤드에서 물이 나옵니다.

습식

습식은 가장 단순하고 방수가 빠르지만 동결과 수손을 관리해야 합니다

습식스프링클러설비는 습식유수검지장치 1차측과 2차측 배관에 항상 물이 차 있습니다. 화재 열로 폐쇄형 헤드가 열리면 즉시 방수되고, 배관의 유수를 유수검지장치가 검지해 경보와 펌프 기동으로 이어집니다.

구조가 비교적 단순하고 방수 지연이 짧아 유지관리가 쉽지만, 동결 우려 장소에는 배관 동파 문제가 생길 수 있습니다. 헤드나 배관이 파손되면 바로 물이 나오므로 비화재 수손 위험도 큽니다.

건식

건식은 동결 우려 장소에 유리하지만 물이 도달하기까지 시간이 더 걸립니다

건식스프링클러설비는 건식유수검지장치 1차측에는 물, 2차측에는 압축공기나 질소 등의 기체가 들어 있습니다. 폐쇄형 헤드가 열리면 먼저 기체가 빠지고, 압력저하로 건식유수검지장치가 열린 뒤 물이 헤드까지 이동합니다.

2차측 배관에 상시 물이 없어서 옥외나 저온 장소의 동결 위험을 낮출 수 있습니다. 반면 기체 배출과 배관 충수 과정 때문에 습식보다 방수가 늦고, 공기압·배수·밸브 상태까지 관리해야 합니다.

준비작동식

준비작동식은 감지기 신호와 헤드의 열 작동이 모두 필요합니다

일반적인 준비작동식은 1차측에 물이 가압되고 2차측은 공기 상태로 유지됩니다. 화재감지기의 교차회로가 화재를 감지하거나 수동기동하면 준비작동식유수검지장치가 열려 2차측에 물이 채워집니다. 이후 화재 열로 폐쇄형 헤드가 열려야 그 헤드에서 방수됩니다.

헤드가 물리적으로 파손되더라도 감지기 신호가 없다면 일반적으로 밸브가 열리지 않아 수손을 줄일 수 있습니다. 다만 감지기·솔레노이드밸브·밸브·배수계통이 함께 정상이어야 하므로 구조와 점검이 복잡합니다.

일제살수식

일제살수식은 개방형 헤드가 설치된 방수구역 전체에 동시에 물을 공급합니다

일제살수식은 1차측에 물이 가압되어 있고, 일제개방밸브 2차측부터 개방형 헤드까지는 대기압 상태입니다. 감지기 또는 수동기동장치가 작동해 일제개방밸브가 열리면 해당 방수구역의 모든 개방형 헤드에서 물이 나옵니다.

무대부나 연소할 우려가 있는 개구부처럼 빠르게 넓은 범위를 방호해야 하는 곳에 사용합니다. 한 구역에 대량의 물이 동시에 방출되므로 방수구역·배수·수손 위험을 함께 고려해야 합니다.

현장 판별

밸브실 명칭만 보지 말고 압력계·배관·감지회로를 함께 확인하세요

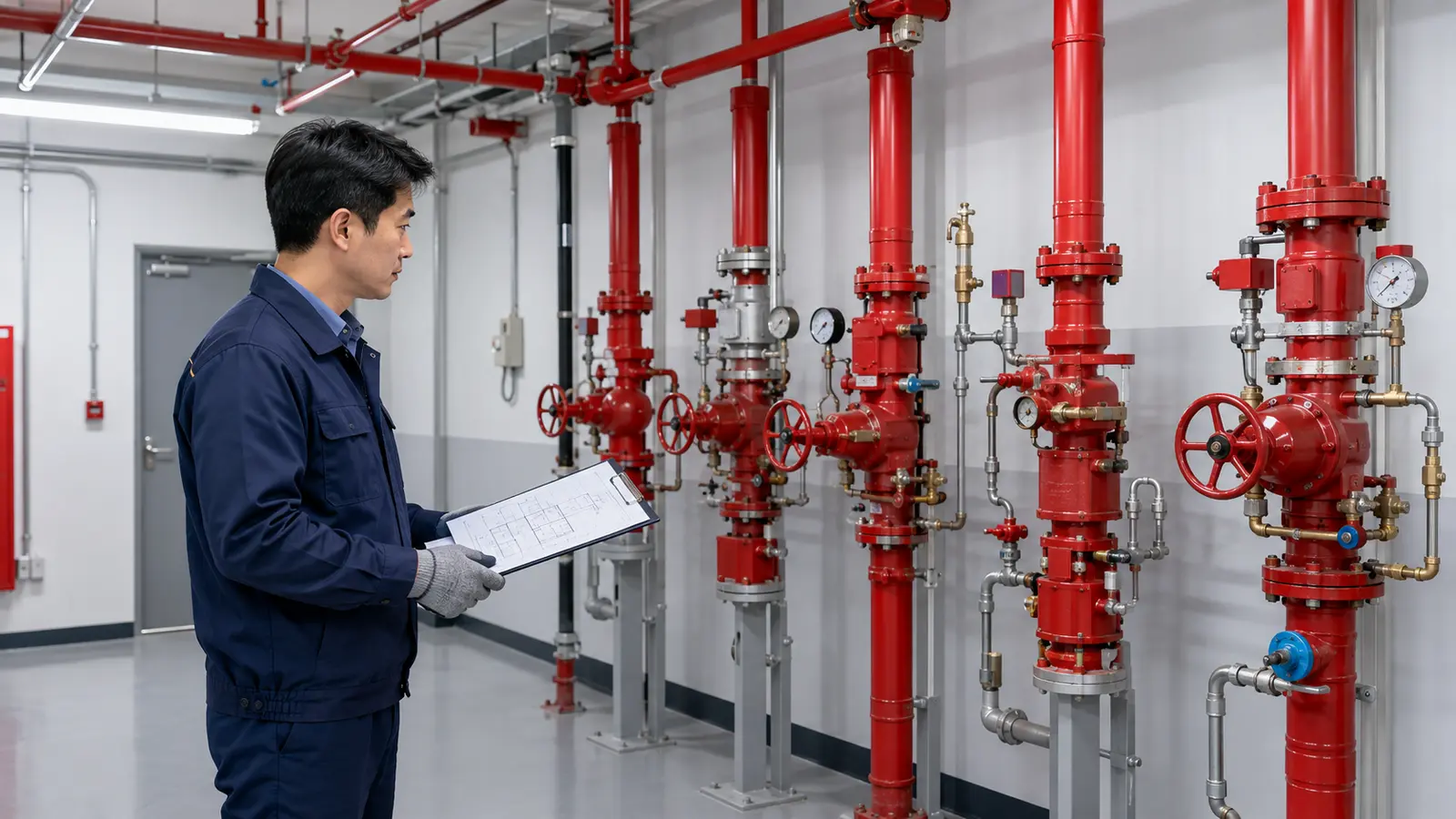

현장에서는 밸브 표지, 1·2차측 압력계, 공기압축기 또는 질소설비, 감지기 회로, 수동기동장치, 시험·배수배관을 함께 확인해야 합니다. 외형이 비슷하거나 개조 이력이 있으면 명판 하나만으로 방식을 단정하기 어렵습니다.

설비 형식을 잘못 판단하면 시험밸브 개방, 배수, 복구 순서도 달라집니다. 도면과 준공자료, 전년도 점검결과, 감시제어반 표시를 대조하고 전문 점검자의 절차에 따라 기능시험을 실시해야 합니다.

• 유수검지장치실과 밸브 명판의 형식 표시
• 1차측·2차측 압력계의 평상시 지시값
• 2차측 공기압축기·질소설비 또는 자동배수장치 유무
• 감지기 교차회로와 수동기동스위치 유무
• 폐쇄형·개방형 헤드와 설치 방향
• 도면·준공자료·점검표의 설비 형식 일치 여부

시험 TIP

물·기체·감지기·개방형 네 단어로 압축해 기억하세요

습식은 물, 건식은 기체, 준비작동식은 감지기 후 충수, 일제살수식은 개방형 헤드 전체 방수로 연결하면 보기의 핵심 오류를 빠르게 찾을 수 있습니다.

“감지기가 작동하면 준비작동식 헤드가 자동으로 열린다”는 표현은 틀립니다. 감지기는 밸브를 열어 배관에 물을 보내고, 폐쇄형 헤드는 별도로 열을 받아 개방되어야 합니다.

• 습식: 2차측 물 + 폐쇄형 헤드
• 건식: 2차측 압축공기·질소 + 폐쇄형 헤드
• 준비작동식: 감지기 신호로 밸브 개방 + 폐쇄형 헤드
• 일제살수식: 감지기·수동기동 + 개방형 헤드 전체 방수

예시 문제

스프링클러설비 형식 구분 문제

문제: 2차측에 압축공기 또는 질소 등의 기체가 충전되어 있고, 폐쇄형 헤드 개방으로 압력이 낮아지면 밸브가 작동하는 방식은? ① 습식 ② 건식 ③ 준비작동식 ④ 일제살수식

정답은 ②입니다. 건식은 화재 열로 폐쇄형 헤드가 열린 뒤 2차측 기체가 방출되고 압력저하로 건식유수검지장치가 작동합니다.

관련 학습

다음 글에서 작동순서와 유수검지장치의 역할을 이어서 확인하세요

설비 형식을 구분했다면 헤드 개방, 밸브 작동, 경보, 펌프 기동과 방수의 연결 순서를 확인해야 합니다. 특히 유수검지장치가 감지기나 헤드와 같은 장치가 아니라는 점을 분리해 학습하면 오답을 줄일 수 있습니다.
