스프링클러 헤드 종류·설치기준과 점검방법

육안점검

헤드 점검의 3개 영역

헤드 종류

폐쇄형·개방형은 감열체 유무와 방수방식이 다릅니다

폐쇄형 스프링클러헤드는 감열체가 방수구를 막고 있다가 표시된 조건의 열을 받으면 개방됩니다. 습식·건식·준비작동식에서 사용하며, 화재 열을 받은 헤드가 개별적으로 방수합니다.

개방형 스프링클러헤드는 감열체가 없고 방수구가 열린 상태입니다. 일제개방밸브가 열리면 해당 방수구역의 모든 헤드에서 물이 나오며, 무대부나 연소할 우려가 있는 개구부 등에 사용합니다.

설치 방향

상향형·하향형·측벽형은 제품 형식과 배관 조건에 맞게 설치해야 합니다

상향형은 반사판이 위쪽을 향하고 물이 위로 분사되어 반사판에서 퍼집니다. 하향형은 천장 아래로 내려와 반사판이 아래쪽을 향하며, 측벽형은 벽면에서 실내 방향으로 살수합니다.

현행 성능기준은 습식과 부압식 외의 설비에는 원칙적으로 상향형 헤드를 설치하도록 합니다. 다만 드라이펜던트헤드, 동파 우려가 없는 장소, 개방형 헤드 등 기술기준의 예외가 있으므로 외형만 보고 오설치라고 단정하면 안 됩니다.

조기반응형

조기반응형 헤드는 정해진 장소에서 더 빠른 열 반응을 요구합니다

현행 NFTC 103은 공동주택·노유자시설의 거실, 오피스텔·숙박시설의 침실, 병원·의원의 입원실과 전기차 충전구역에 조기반응형 스프링클러헤드를 설치하도록 정합니다.

조기반응형 헤드를 설치하는 경우 습식유수검지장치 또는 부압식스프링클러설비를 사용해야 합니다. 일반형 헤드와 색상만 비교해 현장에서 임의 판정하지 말고 형식승인 표시와 도면, 제품 사양을 확인해야 합니다.

이격 기준

반경 60cm·벽 10cm·부착면 30cm를 먼저 확인하세요

현행 NFTC 103은 살수가 방해되지 않도록 스프링클러헤드로부터 반경 60cm 이상의 공간을 확보하고, 벽과 헤드 사이 공간은 10cm 이상으로 하도록 정합니다. 헤드와 천장·반자 등 부착면과의 거리는 30cm 이하가 원칙입니다.

배관·행거·조명기구 등 살수를 방해하는 물체가 있으면 그 아래쪽에 헤드를 설치해 살수장애가 없도록 해야 합니다. 다만 헤드와 장애물 사이 이격거리를 장애물 폭의 3배 이상 확보한 경우에는 예외가 가능합니다.

살수장애

조명·덕트·간판·적치물이 물길을 가리지 않는지 확인하세요

헤드 바로 아래에 대형 조명, 덕트, 케이블트레이, 간판이나 높은 수납장이 있으면 물이 넓게 퍼지지 못하고 사각지대가 생길 수 있습니다. 천장에 붙인 장식물이나 임시 현수막도 감열과 살수를 방해할 수 있습니다.

창고와 판매시설에서는 처음 준공할 때 정상이어도 물건을 높이 쌓거나 선반을 추가하면서 헤드 방호범위를 막는 일이 많습니다. 적치높이만 낮추는 것으로 충분한지, 선반 아래 헤드가 추가로 필요한지는 설계기준과 전문 검토가 필요합니다.

• 헤드 바로 아래 대형 조명·덕트·배관·케이블트레이
• 천장 가까이 쌓은 박스·상품·수납장·선반
• 헤드에 걸어 둔 옷걸이·끈·장식·현수막
• 새로 설치한 칸막이·방음벽·천장 마감
• 반사판보다 아래로 돌출한 간판과 장식 구조물
• 상부 헤드 방출수가 아래 헤드 감열부를 냉각할 수 있는 다단 배치

헤드 불량

도장·부식·변형·누수·이물질은 세척보다 교체 판단이 우선입니다

헤드에 페인트가 묻거나 감열체와 반사판이 변형되면 작동온도와 살수분포가 달라질 수 있습니다. 녹, 누수 자국, 광물질 침착, 충격 흔적, 로제트 이탈도 점검 대상입니다.

스프링클러헤드는 정밀한 소방용품이므로 현장에서 감열체를 닦거나 프레임을 펴고 도장을 벗겨 재사용하는 방식으로 복구하면 안 됩니다. 급수계통을 안전하게 차단·배수하고 적합한 형식의 새 헤드로 교체한 뒤 정상 상태를 복구해야 합니다.

일상점검

소방안전관리자는 천장 변경과 적치 변화까지 기록으로 관리하세요

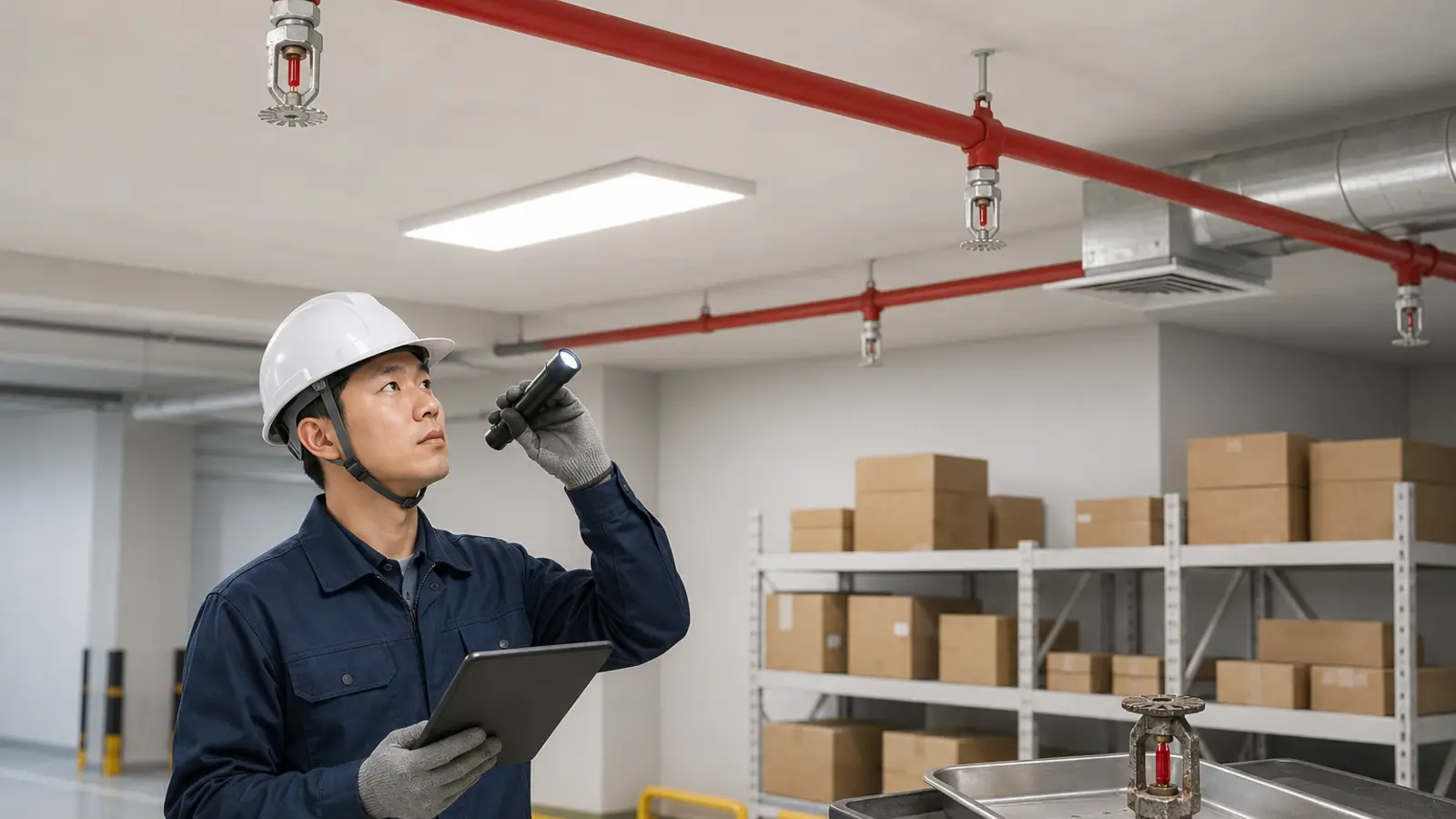

일상점검은 헤드를 직접 분해하거나 작동시키는 일이 아닙니다. 육안으로 손상과 장애물을 찾고, 위치와 사진을 기록해 급수계통을 다룰 수 있는 전문 인력에게 교체·이설·증설을 의뢰하는 관리가 핵심입니다.

인테리어, 조명 교체, 냉난방 덕트 설치, 칸막이 변경, 선반 증설과 적치높이 변화가 있으면 공사 완료 후가 아니라 설계·시공 단계에서 헤드 방호범위를 검토해야 합니다.

• 층·구역·헤드 위치와 발견일을 사진으로 기록
• 도장·부식·변형·누수·이물질 여부 확인
• 헤드 아래와 주변의 살수장애물 확인
• 천장·칸막이·덕트·조명·선반 변경 이력 확인
• 밸브실과 도면에서 해당 방호구역 식별
• 불량 구역의 임시 안전조치와 전문 점검 일정 기록
• 교체·이설 후 밸브 개방, 압력, 수신반 정상복구 확인

시험 TIP

60·10·30과 폐쇄형·개방형을 묶어 기억하세요

헤드 설치 문제는 반경 60cm, 벽과 10cm, 부착면과 30cm를 서로 바꾸어 출제하는 경우가 많습니다. 수평거리 2.1m는 방호면적 배치기준이며 헤드 주변 장애물 60cm 기준과 다른 숫자입니다.

폐쇄형은 감열체가 있고 개별 방수, 개방형은 감열체가 없고 방수구역 전체 방수라는 구분도 함께 기억해야 합니다.

예시 문제

헤드 주변 살수장애 기준 문제

문제: 일반적인 스프링클러헤드 설치방법으로 옳은 것은? ① 헤드 주변 반경 30cm만 비운다 ② 벽과 헤드 사이는 5cm 이상 둔다 ③ 헤드 주변 반경 60cm 이상의 공간을 확보한다 ④ 헤드와 부착면은 60cm 이하로 한다

정답은 ③입니다. 살수 방해를 막기 위해 헤드 주변 반경 60cm 이상의 공간을 확보하고, 벽과는 10cm 이상, 부착면과는 30cm 이하를 적용합니다.

관련 학습

설비 형식과 유수검지장치 작동순서를 함께 복습하세요

같은 헤드라도 습식·건식·준비작동식에 따라 평상시 배관 상태와 방수 지연이 다릅니다. 헤드 불량만 고친 뒤 밸브·압력·감지회로를 확인하지 않으면 계통 전체의 정상 작동을 보장할 수 없습니다.
