스프링클러설비 작동순서와 유수검지장치 역할

핵심 흐름

작동순서를 이해하는 3개의 축

전체 계통

수원부터 헤드까지 물길과 신호길을 따로 보세요

물길은 수원에서 펌프, 주배관, 유수검지장치 또는 일제개방밸브, 가지배관, 헤드로 이어집니다. 신호길은 감지기·압력스위치·패들형유수검지장치·개폐밸브 감시회로 등에서 감시제어반과 수신기로 이어집니다.

화재 때 물과 전기신호는 거의 동시에 움직일 수 있습니다. 따라서 “경보가 울린 뒤 반드시 펌프가 돈다”처럼 모든 현장을 한 줄의 절대 순서로 외우기보다, 어떤 조건이 각 장치를 작동시키는지 이해해야 합니다.

습식 순서

습식은 열로 헤드가 열린 뒤 유수·경보·펌프 기동으로 이어집니다

화재 열을 받은 폐쇄형 헤드의 감열체가 개방되면 2차측 배관의 물이 헤드로 방수됩니다. 유수가 발생하면서 습식유수검지장치가 작동하고 압력스위치가 담당구역의 작동 신호를 보냅니다.

배관 압력저하 또는 유수검지 신호 등 설계된 조건에 따라 주펌프가 기동해 물을 계속 공급합니다. 지구경종·수신반 표시·펌프 기동은 회로 구성과 압력 변화에 따라 일부가 병행될 수 있습니다.

• ① 화재 열이 폐쇄형 헤드의 감열체에 전달된다
• ② 열을 받은 헤드가 개방되고 2차측 물이 방수된다
• ③ 유수검지장치와 압력스위치가 작동 신호를 보낸다
• ④ 담당구역 경보와 수신반 표시가 작동한다
• ⑤ 압력저하 또는 유수 신호에 따라 펌프가 기동한다
• ⑥ 수원에서 소화수가 계속 공급된다

건식 순서

건식은 헤드 개방 뒤 기체가 빠지고 밸브가 열린 다음 물이 도달합니다

화재 열로 폐쇄형 헤드가 열리면 먼저 2차측의 압축공기나 질소가 빠져나갑니다. 2차측 압력이 낮아지면 건식유수검지장치가 열리고 물이 빈 배관을 채우며 열린 헤드까지 이동합니다.

기체 배출과 충수 과정이 있어 습식보다 방수 개시가 늦을 수 있습니다. 현행 기술기준은 큰 2차측 배관용적의 건식설비에 대해 가장 먼 가지배관 끝의 시험장치 완전 개방 후 1분 이내 물이 방사되도록 정합니다.

준비작동식 순서

준비작동식은 감지기 신호로 충수된 뒤 열을 받은 헤드에서 방수합니다

담당구역의 교차회로 감지기가 화재를 감지하면 수신기에서 솔레노이드밸브 등 기동부를 작동시키고 준비작동식유수검지장치를 엽니다. 1차측의 물이 2차측 배관으로 들어가고 압력스위치가 밸브 개방 상태를 신호로 보냅니다.

2차측 충수만으로 폐쇄형 헤드가 열리지는 않습니다. 화재 열이 헤드 감열체를 개방해야 그 헤드에서 물이 나옵니다. 감지기만 작동한 경우와 헤드만 파손된 경우를 구분하는 것이 핵심입니다.

• ① 교차회로 감지기 또는 수동기동장치가 작동한다
• ② 준비작동식유수검지장치가 개방된다
• ③ 2차측 배관에 물이 채워지고 밸브 작동신호가 표시된다
• ④ 화재 열로 폐쇄형 헤드가 개방된다
• ⑤ 열린 헤드에서 방수되고 펌프가 소화수를 계속 공급한다

일제살수식 순서

일제살수식은 밸브가 열리면 개방형 헤드 전체가 동시에 방수합니다

담당구역의 감지회로 또는 인근 수동기동장치가 일제개방밸브를 열면 물이 2차측 배관으로 공급됩니다. 개방형 헤드에는 감열체가 없으므로 해당 방수구역의 모든 헤드에서 즉시 방수됩니다.

개방형 헤드는 화재 열로 개별 개방되는 장치가 아닙니다. 따라서 일제살수식 문제에서 “헤드 감열체가 녹은 순서대로 방수한다”는 설명은 틀립니다.

유수검지장치

유수검지장치는 화재를 직접 감지하는 장치가 아니라 물의 흐름을 검지합니다

유수검지장치는 밸브 본체의 유수 현상이나 배관 내 물의 흐름을 검지해 신호 또는 경보를 발생시키는 장치입니다. 담당 방호구역의 어느 계통이 작동했는지 표시하고 경보를 내보내는 핵심 장치입니다.

습식·건식·준비작동식의 유수검지장치는 각 방식의 배관 상태와 작동원리에 맞게 구조가 다릅니다. 패들형유수검지장치는 물의 흐름으로 패들이 움직여 접점을 만드는 방식입니다.

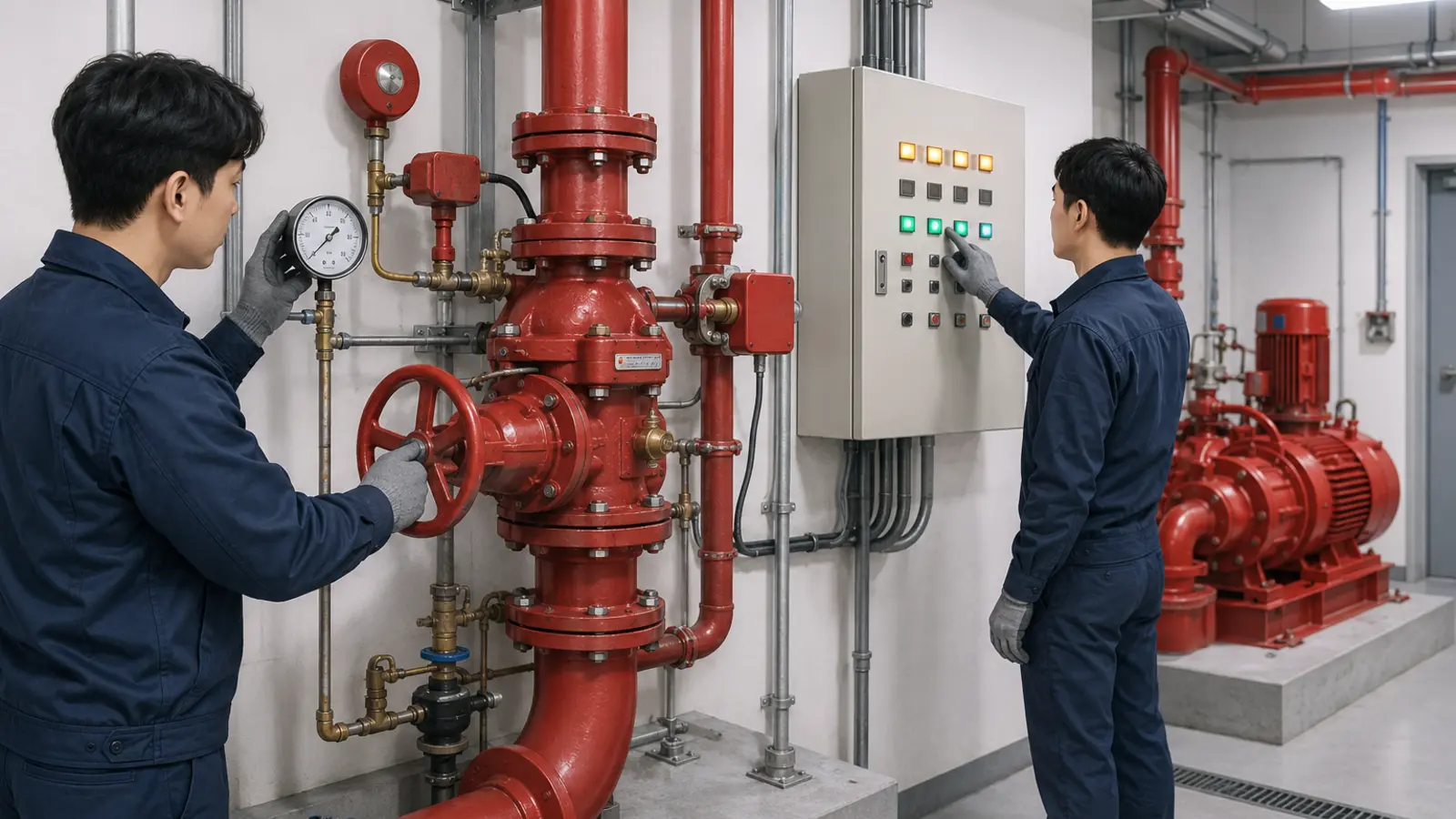

시험과 점검

시험장치는 실제 헤드 한 개가 열린 것과 비슷한 유수를 만들어 확인합니다

습식·건식 유수검지장치를 사용하는 설비에는 유수검지장치를 시험할 수 있는 시험장치를 설치합니다. 시험밸브를 열어 헤드 한 개가 열린 것과 비슷한 유수를 만들고, 유수검지·경보·펌프 기동·배수 상태를 확인합니다.

시험 전에는 수신반과 관계자에게 알리고, 방출수가 안전하게 배수되는지와 연동 설비의 영향을 확인해야 합니다. 준비작동식과 일제살수식은 감지회로·솔레노이드밸브·수동기동·밸브 개방표시·배수와 복구까지 확인 범위가 더 넓습니다.

• 밸브실과 시험장치에 안전하게 접근할 수 있는지
• 급수 개폐밸브가 정상 개방 상태인지
• 1·2차측 압력계 지시가 평상시 기록과 일치하는지
• 시험밸브 개방 시 담당구역 경보와 수신반 표시가 일치하는지
• 주펌프 기동과 압력 회복이 정상인지
• 시험수 배수와 지연장치·자동배수장치 상태가 정상인지
• 시험 후 밸브·수신반·펌프가 정상 감시 상태로 복구됐는지

오답 구분

헤드·감지기·유수검지장치의 역할을 바꿔 쓴 보기를 조심하세요

시험에서는 “유수검지장치가 화재 열을 감지해 헤드를 연다”, “감지기가 폐쇄형 헤드의 감열체를 개방한다”, “준비작동식은 밸브가 열리면 모든 헤드가 방수한다”처럼 장치의 역할을 서로 바꿔 출제합니다.

유수검지장치는 유수, 감지기는 화재 현상, 폐쇄형 헤드는 국부적인 열에 반응합니다. 이 세 문장을 기준으로 보면 대부분의 순서 문제를 정리할 수 있습니다.

예시 문제

유수검지장치 역할 문제

문제: 유수검지장치의 주된 역할로 가장 옳은 것은? ① 연기를 감지해 폐쇄형 헤드를 개방한다 ② 배관의 유수를 검지해 신호 또는 경보를 발한다 ③ 펌프의 회전수를 직접 측정한다 ④ 헤드의 표시온도를 바꾼다

정답은 ②입니다. 유수검지장치는 물의 흐름 또는 밸브 작동에 따른 유수 현상을 검지해 담당구역의 신호와 경보를 보냅니다.

관련 학습

다음 글에서 헤드의 종류와 설치·점검기준을 확인하세요

작동 흐름을 이해했다면 폐쇄형·개방형, 상향형·하향형·측벽형 헤드의 차이와 살수장애 점검으로 이어가세요. 헤드 주변 적치물과 조명·덕트는 설비가 작동해도 물이 화점에 도달하지 못하게 할 수 있습니다.
