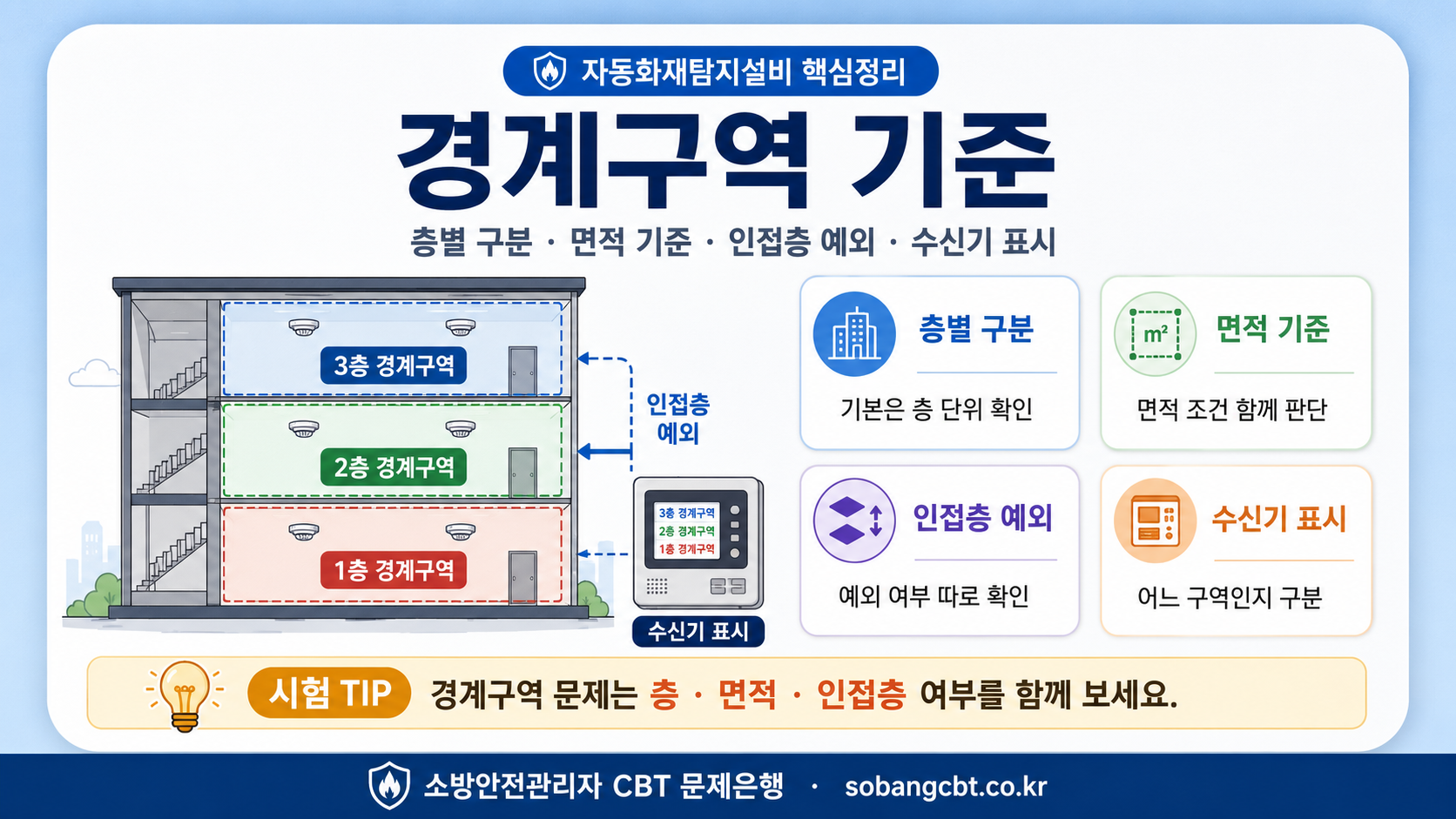

자동화재탐지설비 경계구역의 층·면적·2개 층 예외 기준

핵심 기능

경계구역 핵심 수치

기본 개념

경계구역은 화재신호의 발생 위치를 구분하는 단위입니다

화재안전기술기준은 경계구역을 화재신호를 발신하고 그 신호를 수신·유효하게 제어할 수 있는 구역으로 정의합니다.

하나의 경계구역이 2개 이상의 건축물에 미치도록 구성할 수 없으므로, 먼저 건축물이 같은지 확인한 뒤 층과 면적 기준을 적용합니다.

• 하나의 경계구역은 2개 이상의 건축물에 걸치지 않음
• 화재신호의 발생 위치를 수신기에서 구분
• 각 경계구역은 수신기의 한 표시등 또는 한 문자로 표시
• 건축물·층·면적·길이·예외 순서로 판단

층별 구분

원칙은 2개 이상의 층에 걸치지 않는 것입니다

하나의 경계구역은 원칙적으로 2개 이상의 층에 미치지 않도록 나눕니다. 층별 신호를 구분해야 화재 위치를 빠르게 확인할 수 있기 때문입니다.

다만 경계구역의 면적이 500㎡ 이하인 범위에서는 2개 층을 하나의 경계구역으로 할 수 있습니다. 기술기준은 이 예외에 “인접층”이라는 별도 문구를 두지 않으므로, 시험에서는 2개 층과 500㎡ 조건을 정확히 확인합니다.

면적·길이

기본은 면적 600㎡ 이하, 한 변 50m 이하입니다

하나의 경계구역 면적은 600㎡ 이하이고 한 변의 길이는 50m 이하이어야 합니다. 두 조건 중 하나만 충족해서는 안 됩니다.

예를 들어 면적이 600㎡ 이하라도 한 변이 50m를 넘으면 기본 기준을 충족하지 못하므로 구역을 다시 나누어야 합니다.

• 면적 600㎡ 이하
• 한 변의 길이 50m 이하
• 면적과 길이를 동시에 확인
• 층 구분 원칙도 함께 적용

가시범위 예외

주요 출입구에서 내부 전체가 보이면 1,000㎡ 이하까지 가능합니다

주요 출입구에서 내부 전체가 보이는 구역은 한 변의 길이가 50m 이하인 범위에서 면적 1,000㎡ 이하까지 하나의 경계구역으로 할 수 있습니다.

단순히 개방된 공간이라는 이유만으로 적용하는 것이 아니라, 주요 출입구에서 내부 전체가 보이는지와 50m·1,000㎡ 조건을 모두 확인해야 합니다.

수신기 표시

각 경계구역은 수신기에서 개별 표시되어야 합니다

수신기의 표시장치는 화재신호가 들어온 경계구역을 식별할 수 있어야 합니다. 하나의 경계구역은 하나의 표시등 또는 하나의 문자로 표시합니다.

경계구역의 숫자 기준은 결국 수신기에서 화재 위치를 빠르게 구분하기 위한 기준과 연결됩니다.

• 경계구역별 화재신호 표시
• 한 경계구역은 한 표시등 또는 한 문자
• 화재 발생 층·구역을 식별 가능
• 관계자의 현장 확인과 초기대응에 활용

시험 TIP

건축물 → 층 → 600㎡·50m → 예외 순서로 판단하세요

먼저 하나의 경계구역이 2개 이상의 건축물이나 층에 걸치는지 확인하고, 기본 600㎡·50m 기준을 적용합니다.

그다음 2개 층 500㎡ 예외 또는 주요 출입구 가시범위 1,000㎡ 예외가 적용되는지 확인하면 숫자를 뒤섞는 실수를 줄일 수 있습니다.

• 1단계 = 같은 건축물인지 확인
• 2단계 = 층 구분과 2개 층 500㎡ 예외 확인
• 3단계 = 기본 600㎡·50m 확인
• 4단계 = 가시범위 1,000㎡ 예외 확인
• 5단계 = 수신기 개별 표시 확인

예시 문제

2개 층 예외는 500㎡를 묻습니다

문제: 자동화재탐지설비의 하나의 경계구역을 2개 층으로 구성할 수 있는 면적 범위는?

① 300㎡ 이하 ② 500㎡ 이하 ③ 600㎡ 이하 ④ 1,000㎡ 이하

정답은 ② 500㎡ 이하입니다. 600㎡는 기본 면적 상한이고, 1,000㎡는 주요 출입구에서 내부 전체가 보이는 경우의 예외 상한입니다.
