자동화재탐지설비 구성요소 역할과 화재신호 전달 흐름

핵심 기능

자동화재탐지설비 핵심 구성요소

기본 개념

자동화재탐지설비는 “화재를 빨리 알리는 설비”입니다

자동화재탐지설비의 가장 중요한 목적은 화재를 조기에 발견하고 건물 안의 사람에게 신속하게 알리는 것입니다.

불이 커진 뒤 직접 진압하는 설비가 아니라, 화재 징후를 감지하거나 사람이 직접 신호를 보내 경보를 울리게 하는 설비라고 이해하면 됩니다. 따라서 소화설비와 탐지설비를 혼동하지 않는 것이 중요합니다.

• 화재 징후를 자동으로 감지
• 사람이 직접 화재 신호 입력
• 수신기가 신호를 받아 표시
• 경종·시각경보기 등으로 화재 사실 전달

작동 흐름

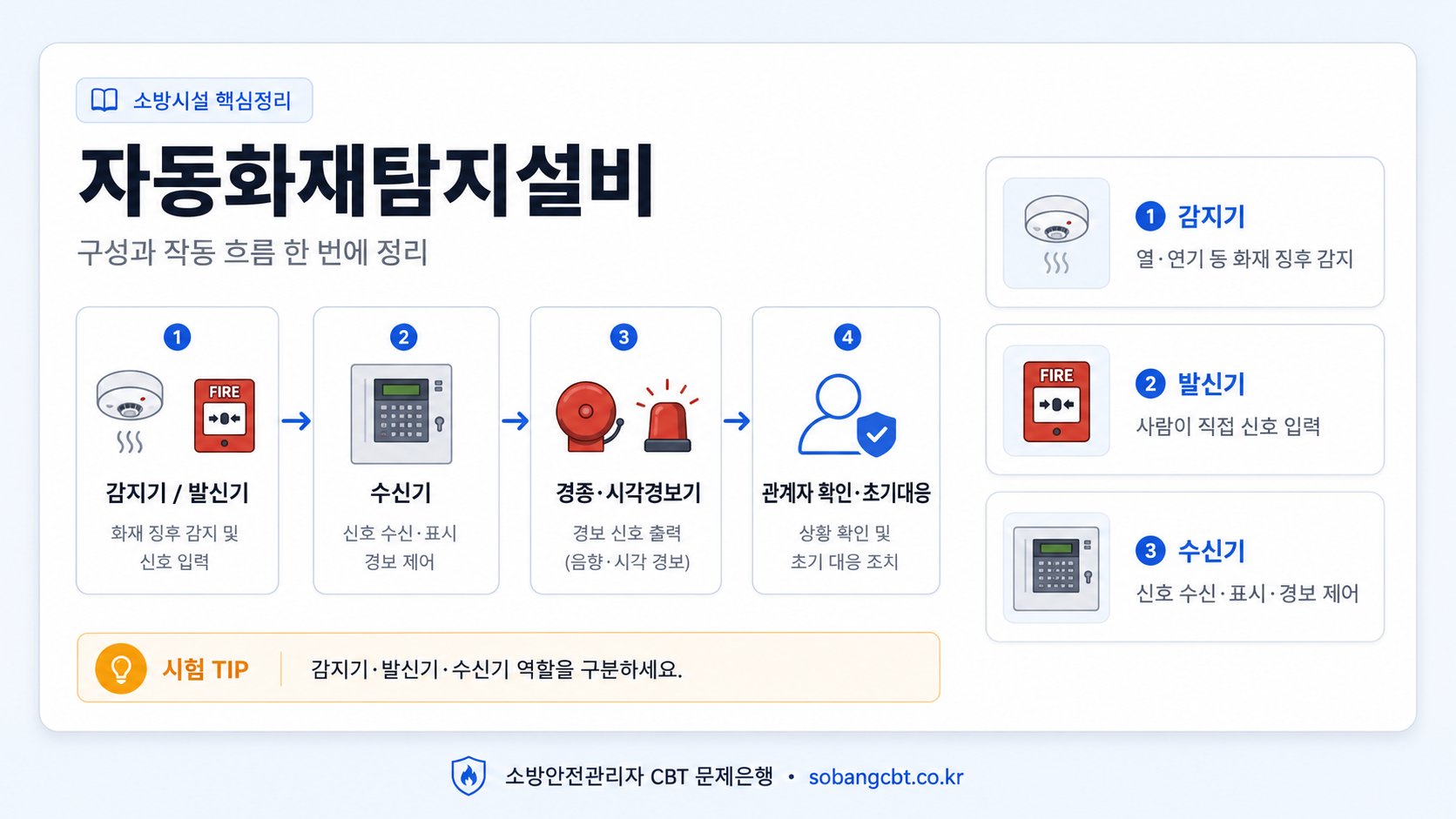

감지기·발신기 → 중계기(필요 시) → 수신기 → 경보장치 순서로 이해하세요

자동화재탐지설비는 개별 장치를 따로 외우기보다 전체 흐름으로 이해하면 훨씬 쉽습니다.

감지기 또는 발신기에서 화재신호가 발생하면 직접 또는 중계기를 거쳐 수신기로 전달됩니다. 수신기는 신호를 받아 화재 발생을 표시하고 경보합니다.

구성요소 구분

감지기·발신기·중계기·수신기·경보장치 역할을 구분합니다

시험에서는 자동화재탐지설비의 구성요소를 서로 뒤바꿔 오답을 만드는 경우가 많습니다.

감지기는 열·연기·불꽃 또는 연소생성물 등을 자동으로 감지해 화재신호를 보내고, 발신기는 사람이 누름버튼으로 화재신호를 보내는 장치입니다. 중계기는 받은 신호를 수신기에 전달하며, 수신기는 이를 받아 화재 발생을 표시하고 경보합니다.

시험 TIP

자동 감지, 수동 입력, 신호 수신, 경보 전달을 묶어서 기억하세요

자동화재탐지설비 문항은 명칭 암기만으로는 불안정할 수 있습니다.

감지기=자동 감지, 발신기=사람이 누름버튼으로 입력, 중계기=신호 전달, 수신기=신호 수신·표시·경보, 경종·시각경보기=사람에게 경보 전달처럼 기능 중심으로 외우는 것이 효율적입니다.

• 감지기 = 자동 감지
• 발신기 = 사람이 직접 조작
• 중계기 = 받은 신호를 수신기에 전달
• 수신기 = 신호 수신·표시·경보
• 경종·시각경보기 = 사람에게 화재 알림

실무 포인트

실제 현장에서는 “어디에서 신호가 왔는지”를 빨리 확인하는 것이 중요합니다

실무에서는 수신기에 표시된 화재 구역을 빠르게 확인하고, 실제 화재인지 오작동인지 점검하는 과정이 중요합니다.

수신기는 단순히 불이 났다는 사실만 알려주는 것이 아니라, 어느 구역에서 신호가 들어왔는지 관계자가 판단할 수 있도록 돕는 중심 장치입니다.

예시 문제 1

발신기의 역할을 묻는 기본 문제

문제: 자동화재탐지설비에서 사람이 화재를 발견하고 직접 조작하여 수신기에 신호를 보내는 장치는?

① 감지기 ② 발신기 ③ 경종 ④ 시각경보기

정답은 ② 발신기입니다. 발신기는 사람이 직접 화재 신호를 입력하는 장치이고, 감지기는 자동으로 화재 징후를 감지하는 장치입니다.

예시 문제 2

수신기와 경보장치 역할을 구분하는 문제

문제: 자동화재탐지설비의 구성요소 중 화재신호를 수신하고 화재 발생을 표시하며 경보하는 장치는?

① 수신기 ② 발신기 ③ 경종 ④ 감지기

정답은 ① 수신기입니다. 경종은 사람에게 소리로 알리는 장치이고, 감지기는 화재 징후를 감지하는 장치입니다.
