옥내소화전 펌프 기동방식과 제어반 표시등 확인방법

신호 흐름

기동시험은 입력·제어·출력을 나누어 봅니다

기동 원리

압력저하 방식에서는 충압펌프와 주펌프의 역할을 먼저 구분합니다

기동용수압개폐장치는 배관 압력변동을 감지해 펌프 기동 신호를 내는 장치입니다. 일반적인 구성에서는 작은 압력손실을 충압펌프가 보충하고, 방수구 개방 등으로 압력이 더 내려가 주펌프 기동 설정값에 도달하면 주펌프가 작동합니다.

따라서 주펌프가 자주 켜진다는 현상만 보고 압력스위치를 즉시 재설정하면 안 됩니다. 배관의 미세 누수, 체크밸브 역류, 압력챔버 상태, 충압펌프 기능과 각 설정값의 관계를 먼저 확인해야 합니다.

기동방식 구분

자동기동을 기본으로 보되 함의 기동스위치와 설계도서를 확인합니다

현행 기준의 펌프식 설비는 기동용수압개폐장치 또는 동등 이상의 성능이 있는 기동장치를 사용합니다. 다만 기준에서 허용한 상황이나 종전 기준에 따라 설치된 설비에는 소화전함의 기동스위치를 조작하는 방식이 있을 수 있습니다.

현장 사용요령에 기동스위치 조작이 포함되어 있는데 압력저하식이라고 단정하거나, 반대로 스위치가 보인다는 이유로 자동기동 기능이 없다고 단정하면 안 됩니다. 승인도면, 완공검사 자료, 제어회로도와 실제 기동시험을 함께 대조합니다.

표시등 구분

소화전 위치표시와 가압송수장치 기동표시를 혼동하지 않습니다

옥내소화전함에는 설비 위치를 알리는 표시와 가압송수장치의 기동을 알리는 표시가 있습니다. 둘 다 현장에서 적색으로 보일 수 있으므로 “빨간불이 켜졌다”는 기록만으로 무엇을 확인했는지 알 수 없습니다.

점검 기록에는 표시등의 위치와 명칭, 평상시 상태, 펌프 기동 시 변화, 제어반 운전표시와의 일치 여부를 구체적으로 남깁니다. 펌프가 실제 운전했지만 현장 기동표시가 변하지 않으면 펌프 불량이 아니라 표시회로·배선·램프 불량일 수 있습니다.

제어반 확인

표시등 하나가 아니라 자동선택·전원·저수위·회로시험 기능을 함께 봅니다

감시제어반은 각 펌프의 작동 여부를 표시하고 음향으로 알릴 수 있어야 하며, 펌프의 자동·수동 운전과 정지, 상용·비상전원 공급 상태, 수조 또는 물올림탱크 저수위 경보, 확인회로 시험 기능을 갖춥니다.

현장에서는 제어반 문에 적힌 명칭과 실제 대상 펌프가 맞는지부터 확인합니다. 주펌프와 충압펌프 램프가 바뀌어 연결되었거나 자동 선택스위치가 수동에 남아 있으면 램프 자체가 점등되어도 비상 시 자동기동을 보장하지 못합니다.

• 주펌프·충압펌프·예비펌프 표시 명칭과 실제 설비 일치
• 자동·수동 선택스위치의 정상 운전 위치
• 상용전원과 설치된 비상전원의 공급 상태 표시
• 수조·물올림탱크 저수위 표시와 음향경보
• 압력스위치 등 확인회로의 도통·작동시험 기능
• 기동 시 운전표시와 음향경보의 동시 작동
• 시험 종료 후 경보 복구와 자동 위치 복원

주펌프 정지

방수 종료 후 펌프가 계속 도는 현상을 곧바로 자동정지 불량으로 보지 않습니다

옥내소화전 주펌프는 기동된 뒤 자동으로 정지하지 않도록 하는 것이 원칙입니다. 화재 중 압력 회복만으로 주펌프가 멈추는 것을 방지하기 위한 것이므로, 방수구를 닫았는데 주펌프가 계속 운전하는 상태 자체는 자동정지 고장이라는 뜻이 아닙니다.

시험 종료 시에는 방수구와 밸브 상태, 화재 신호와 다른 설비의 사용 여부를 확인한 뒤 관리자가 정해진 절차로 수동 정지합니다. 원인을 확인하지 않고 운전 중 전원을 차단하거나 자동정지하도록 설정을 바꾸면 실제 화재 시 급수가 중단될 수 있습니다.

실무 상황

“펌프는 돌지만 표시가 안 됨”과 “표시는 켜지지만 펌프가 안 돎”을 분리합니다

첫 번째 상황은 실제 모터 운전과 토출압력이 확인되는데 현장 기동표시만 변하지 않는 경우입니다. 표시회로, 램프, 배선 또는 접점 경로를 점검해야 하며 주펌프 자체를 바로 불량 판정할 근거는 부족합니다.

두 번째 상황은 기동 표시나 제어반 입력은 들어왔지만 모터 운전과 토출압력이 형성되지 않는 경우입니다. 자동·수동 선택, 동력전원, 차단기, 전자접촉기, 모터와 펌프 계통을 순서대로 확인합니다. 표시만 보고 정상 처리하면 실제 방수 실패를 놓칩니다.

점검 절차

하나의 시각표로 압력·신호·운전·표시를 기록합니다

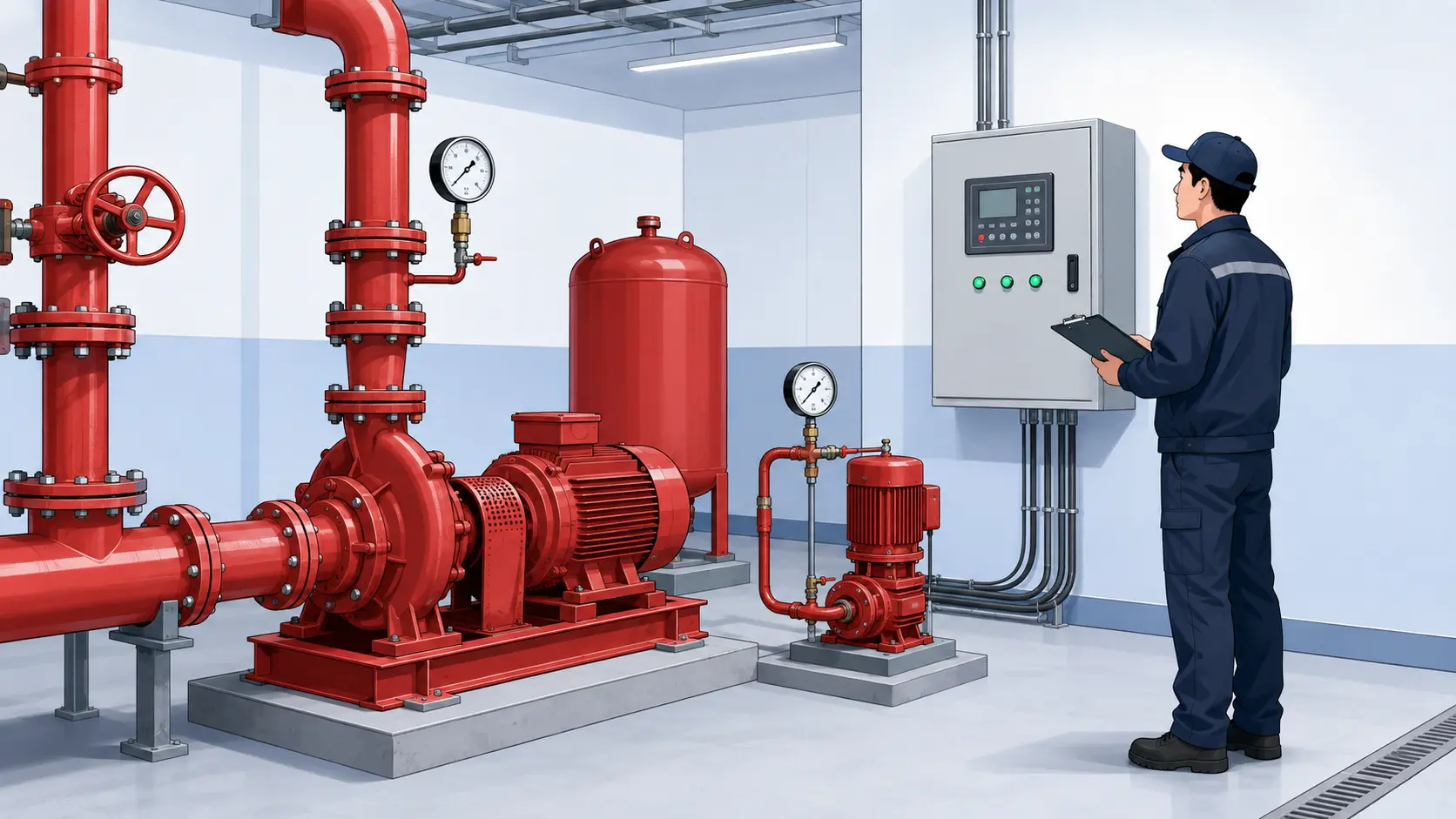

기동시험 전에 관계자 통보, 배수·방수 안전구역 확보, 제어반 자동 위치, 수원과 밸브 상태를 확인합니다. 시험 중에는 압력저하 시작, 충압펌프 기동, 주펌프 기동, 현장 기동표시와 제어반 표시가 바뀐 시각을 같은 기록지에 남깁니다.

시험 후에는 주펌프 수동 정지, 밸브 원상복구, 배관 압력 회복, 경보 복구, 자동 위치 복원을 확인합니다. 정상 수치만 적고 복구 상태를 남기지 않으면 시험 때문에 설비가 수동 상태로 방치되는 중대한 관리 오류가 생길 수 있습니다.

• 시험 전: 관계자 통보·배수계획·제어반 자동 위치 확인
• 입력: 압력계 값과 압력스위치 접점 작동 시점 기록
• 제어: 충압·주펌프 기동신호와 선택스위치 상태 기록
• 출력: 모터 운전음·전류·토출압력·방수 상태 확인
• 표시: 현장 기동표시·감시제어반·동력제어반 비교
• 복구: 수동 정지·경보 복구·자동 위치·밸브 상태 확인

시험 구분

기동용수압개폐장치, 충압펌프, 주펌프와 표시등의 역할을 바꾸지 마세요

기동용수압개폐장치는 압력을 감지해 신호를 내고, 충압펌프는 작은 압력손실을 보충하며, 주펌프는 필요한 소화수를 공급합니다. 기동표시등은 운전 상태를 알릴 뿐 펌프를 가압하는 장치가 아닙니다.

그럴듯한 오판은 충압펌프가 먼저 기동했으니 주펌프도 정상이라고 보는 것, 기동표시가 켜졌으니 방수성능까지 합격이라고 보는 것, 방수 종료 후 주펌프가 계속 돌아 자동정지 고장이라고 보는 것입니다. 각 판단은 신호 흐름의 한 단계만 확인했다는 한계가 있습니다.

관련 학습

옥내소화전 사용법과 방수압력·방수량 측정으로 이어서 확인하세요

펌프가 기동했다는 사실은 설비 점검의 중간 단계입니다. 실제 사용순서와 안전한 호스 전개를 확인하고, 다음 글에서 노즐선단 방수압력과 방수량이 기준을 충족하는지 측정해야 전체 기능을 판단할 수 있습니다.
